一.设备构成：

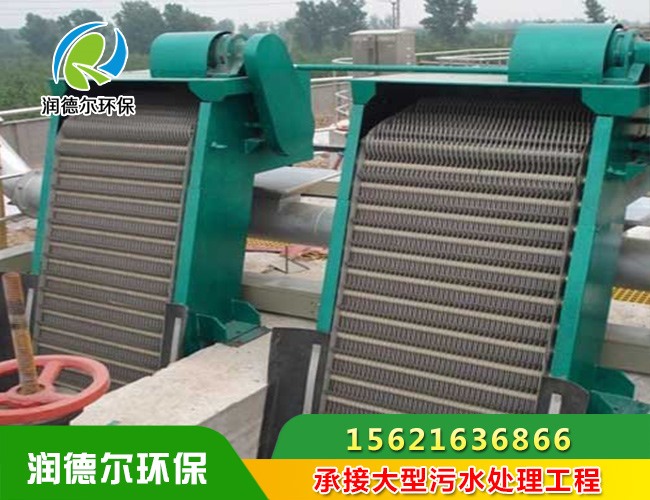

该环保设备主要由驱动机构、机架、传动机构、齿耙链牵引机构、撒渣机构、电气控制等系统构成。由过水量、提升高度、固液分离总量和所分离物质的形状、颗粒大小来选择栅隙。可根据用户需要选用材质为ABS工程塑料、尼龙、不锈钢的耙齿；主体框架有不锈钢材质和碳钢防腐两种。
二.工作原理：
电机、减速机驱动机构安装在机架上部的左侧或右侧，减速机输出轴上的链轮，通过链轮带动链耙牵引机构的主动链轮旋转，从动链轮的作用是张紧耙链安装机架尾部，由安装齿耙的链条牵引回转，从而带动安装在两牵引链条之间的齿耙一起回转，每个耙齿都插在栅条缝隙内，将拦截的污物耙送到机架上部限位置时，齿耙随链条换向而翻转，齿耙上的污物自动落入垃圾小车或其它输送设施上运走。同时另设的一对胶板刷对每排经过这里的齿耙作清污工作，至此，完成一个清污的循环工作。
三.技术参数（仅参考,非标产品，按客户实际尺寸定做）
|
参数及尺寸\型号 |
HXG-300 |
HXG -600 |
HXG -800 |
HXG -1000 |
HXG -1200 |
|
安装角度 |
60-75 |
60-75 |
60-75 |
60-75 |
60-75 |
|
耙齿节距（mm) |
100 |
100> |
100 |
100 |
100 |
|
电机功率(kw) |
0.75 |
0.75 |
1.1 |
1.1 |
2.2 |
|
过水流量(m³/h) |
400 |
1125 |
3600 |
4500 |
6300 |
|
液体流速(m/s) |
>3 |
>0.5 |
>1 |
>1 |
>1 |
|
有效宽度K1（mm) |
300 |
500 |
800 |
1000 |
1200 |
|
安装宽度K2（mm) |
460 |
560 |
960 |
1160 |
1360 |
|
水槽宽度K3（mm) |
560 |
750 |
1050 |
1250 |
1450 |
|
设备总宽k4（mm) |
880 |
1080 |
1380 |
1580 |
1780 |
|
水槽深度 H |
1000-8000 |
1000-8000 |
1000-8000 |
1000-8000 |
1000-8000 |
四.设备特点：
1该设备的优点是自动化程度高、分离效率高、动力消耗小、无噪音、耐腐蚀性能好，2在无人看管的情况下可保证连续稳定工作，设置了过载安全保护装置，在设备发生故障时，会产生声光报警并自动停机，可以避免设备超负荷工作。
五.适用范围:
1.应用于城市污水处理、自来水行业、电厂进水口；
